特气系统 | 减压器的实际应用及选型判断
2023-11-16

在半导体、光伏、实验室、科研等领域中,特气系统是必不可少的,而特气系统又是由各种气体装置构成。通常所使用的气瓶气罐容器所贮存的气体压力高达15MPa左右,这种高压气体分道充填于管路系统中,远远超出了使用压力范围,这时候,我们 就需要减压器。减压器能使输入的高压气体减弱到实际应用的压力范围,以便制程正常应用。

1.气体的介质和纯净度

关于气体纯度,通常情况下,如果气体是5个9,我们会推荐使用BA级不锈钢材质。如果大于5个9,我们会推荐使用EP级不锈钢材质。这都是在考虑到气体介质和材料的兼容性基础上进行选择。


2.按输送气体品种分类

氧气减压器;


氢气减压器;


乙炔减压器;


蒸汽减压器;


丙烷减压器;


煤气减压器;


二氧化碳减压器;




3.按结构装置型分类

减压器按其结构装置型式可分为单级式和双级式。

按自身结构可分为:


(1)正向减压器;


(2)反向减压器;


(3)直接式减压器


(4)指挥式减压器


(5)膜片式减压器


(6)柱塞式减压器


(7)膜盒s压器



我们经常碰到,很多用户对减压器的价格抱有疑惑,今天我们列举了众多用户关心的。


1. 为什么价格相差巨大?


举个常见的情况来说,同样是接在钢瓶上用的氮气减压器,同样的功能,不同的厂商的售价从几十元到上千元的都有,这个价格相差之大,着实让行外人惊讶,在购买,询价时这其中的价差的”秘密“你或许会知道一点,但是可能只是冰山一角,下面我们来探究一下这座冰山的全貌。



(1) 材质原因:


气体减压器主要分为黄铜材质和不锈钢材质两种,不锈钢系列价格远高于黄铜,很多人会奇怪铜材明明贵于不锈钢为什么价格反而便宜,这其中主要是因为不锈钢减压器的加工成本远远高于铜材质减压器的加工成本。


 温馨提示:不锈钢系列因为加工工艺和材质原因可以使用于一些腐蚀性气体场合、洁净要求高的场合以及一些色谱、质谱、液相、原子吸收等仪器设备搭配使用,为客户能够提供更稳定和更洁净的使用要求。



(2)品牌加成


减压器厂商品牌有高低之分,运营成本以及整体品质把控成本增加体现在了产品单价上。


(3)服务原因


优质的公司无论何时何地都提供全方位咨询、选型和技术支持,这些服务或多或少一部分体现在了公司整体素质和产品价格上。


2. 关于减压器实际耐压范围和安全问题


无论是铜材质减压器还是不锈钢减压器,它们的母体材料都是由棒料车出来,接头也是,因此耐压都能力非常的好,我们国内常用钢瓶压力以氮气、氧气瓶为例,瓶内压力一般为12-15mpa左右,承受这个压力是没有问题的,而不锈钢最高可承受40mpa(6000psig)的压力,而在结构设计上采用不锈钢金属膜片密封结构,上下盖阀体采用防老化硬密封形式,采用特殊螺纹锁住,深锥度螺纹进一步确保安全,阀体上盖部分的细孔可以间接告诉使用者阀芯是否漏气,间接提醒使用者注意使用情况,从设计上再一次加强了使用安全。



3. 关于减压器使用年限和更换问题


在规范使用无人为破坏的情况下,铜材质的减压阀一般为一年左右(阀内有橡胶材质配件,会老化同时受温度温差影响)。

排除人为损坏和气体杂质堆积影响下,不锈钢材质的减压器一般长达两年以上,而装在减压器上的压力表一般根据CMC计量标准和计量局检验建议有效期为一年,但是并不意味着压力表到了一年时间就要更换,可依据使用方实际情况而定。


了解了以上内容,你认为你已经足够了解减压阀了,可以为你的特气系统选择到合适的减压器吗?


不,远远不够。选择合适的减压器,我们还需要以下几个数据:


气体的介质和纯净度

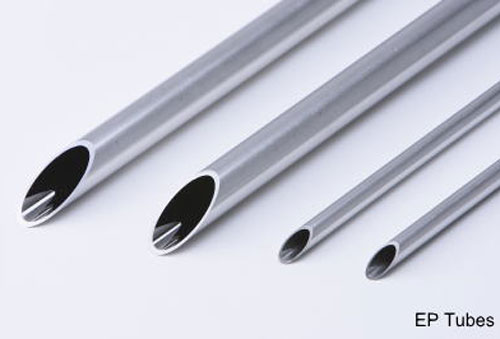

关于气体纯度,通常情况下,如果气体是5个9,我们会推荐使用BA级不锈钢材质。如果大于5个9,我们会推荐使用EP级不锈钢材质。这都是在考虑到气体介质和材料的兼容性基础上进行选择。


制程需要的流量


要知道自己需要的流量,因为减压器的流量,和压力是有直接关系的!所以要知道减压器的CV值。很多时候,客户后面设备一开,输出压力表会下来很多,甚至直接下降到0位,这就是明显的减压器流量选小了。


还有刚开始使用流量是够的,后来不够了,那是因为进气压力下降了,流量变小了。减压器后的管道排空或者带压,流量都是不一样的。所以计算流量的时候,要考虑到这些因素,要考虑极端条件下的流量。另外,不同气体,分子密度不同,计算流量的参数也不一样。


关于接口


通常情况下,接口的流量通过能力,要大于阀芯的通过能力。所以,转接口,或者扩展接口,都要考虑到流量问题,还有压力问题。接口也有多种规格,多个尺寸,有螺纹,卡套,焊接,VCR,法兰等,这些都需要考虑到,确认清楚。


还要考虑到拆卸方便;安装方便,焊接的还要考虑耐温,接头承压能力的情况等等;还有就是要考虑到进出气方向,这点很多人会忽略,考虑不到。


进出压力


减压器最好的读数范围,应该是在压力表满量程的1/3到2/3之间,这时候数值是最合适的,太大了的话,压力表容易疲劳损坏;压力太小了,又不太容易调整和读。压力还分静态压力和动态压力,如果静态压力和动态压力差太多,那就是流量选择有问题,理想情况是动态和静态差别不大。


安装方式


安装方式是非常重要的,这个要十分注意。首先减压器尺寸,安装位置确认清楚,面板安装,底座安装,管道支架安装,箱体安装等等。经常在安装过程中,遇到各种尺寸问题,事先都没考虑到,极容易出现束手无策。精确的安装,可以预先三维图模拟组装一下。


减压器是否带压力表


减压器是否带压力表,带几个压力表,这都和设计方案有关系!通常接钢瓶的,需要带进出气压力表(高压显示钢瓶气体压力,低压显示使用压力),通常,接钢瓶的减压器,出口最好加一个开关阀,这样更方便使用者操作。接管道的,高压部分可以带进出气压力表,末端减压器可以只带出气压力表。集成面板的,减压器可以不带压力表,根据方案来,压力表单独分布,考虑全面即可。


作为特气控制系统的厂商,我们提供整体规划、专业设计、材料选型、专业安装、系统交付、技术咨询一整套交钥匙

工程。让用户单位用气更省心、更放心、更安心。
